第１１弾　本格的にセキュリティー取り付け。

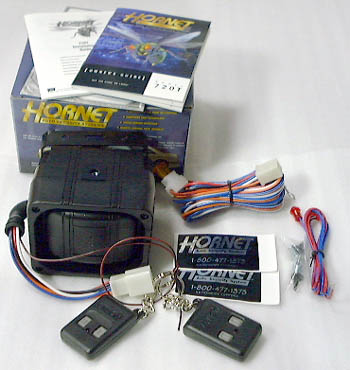

（ホーネット７２０Ｔ・フィールドセンサー・ボイスモジュール）

ぶっそうな世の中が続きますね。 私自身も、ＭＹグランディスを駐車している時が心配なので、本格的なセキュリティーを取り付けました。 価格自体はかなり高価になりますが、価格以上の価値（効果）はあると思います。 ＜市販価格（ショップ）などでは大変高価ですが、某オークションだと半値以下で入手可能です。＞ 説明書ですが、平行輸入品だと推測されますので、英語です。 （殆どの製品には、日本語マニュアルが付属してると思います。設置方法が、簡単に説明されてます。）

取り付けは、ＤＩＹで行いました。 ヨッシーさんのＨＰを参照に、試行錯誤して取り付けました。 途中、配線の間違いやなんやかんだで、苦労しました。 やはり一番困るのが取り付け位置と、配線の取り回しだと思います。 ここが一番苦労した所でした。 ヒューズＢＯＸからの常時電源は、年式によって違うみたいですので、 事前に、テスターなどで調べられると後で困らなくていいと思います。

取り付け作業中の写真はないですが、簡単に手順を説明します。

ケーブルの長さは、絶対に足らないので購入が必要です。（ホームセンターなどでも売ってます） （大きな電流は流れないので、太いケーブルは必要ないと思います。） 接続用にキボシ端子・設置用にステーなども、必要だと思います。

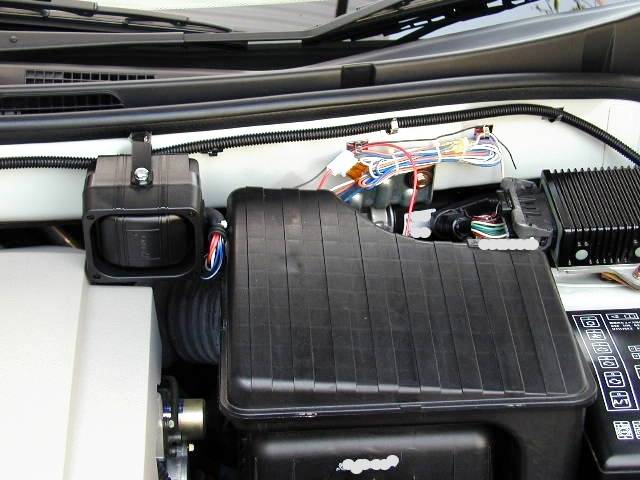

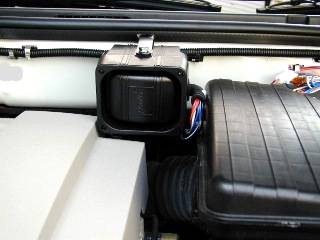

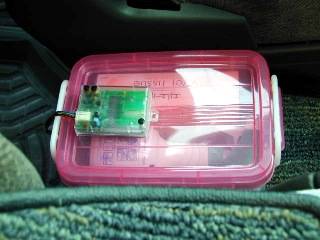

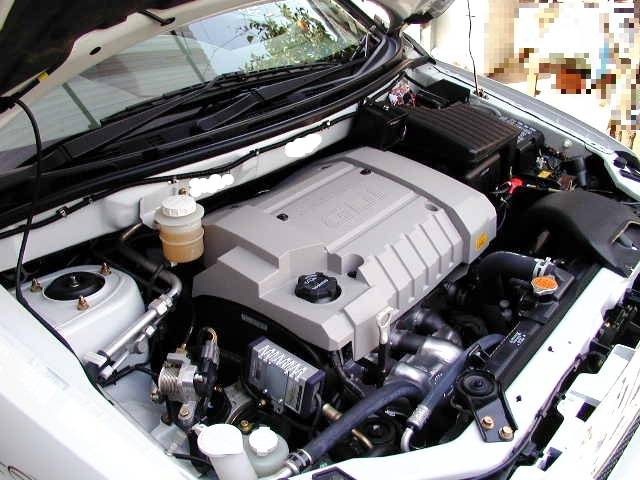

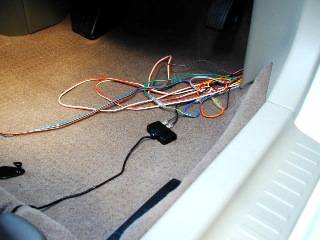

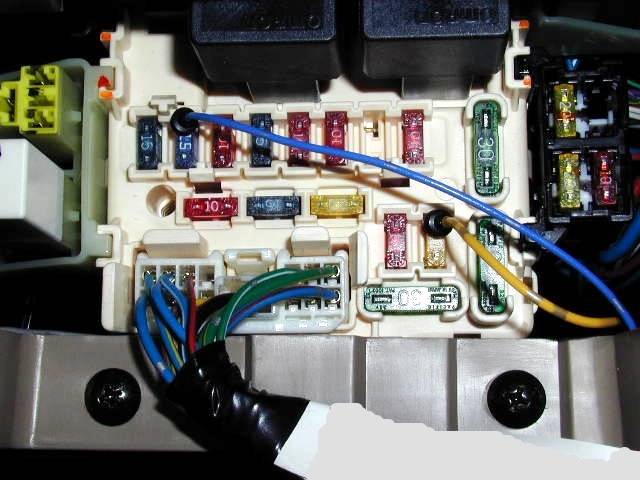

室内側のヒューズＢＯＸです。常時電源は、ドアロックの分から取りました。 ２番の分は、ＡＣＣ（ＯＮ）で＋１２Ｖの電源です。 （年式により違うかもしれないので、事前にテスターで確認してから実施されて下さい。） 取り付けが完了したら、ヒューズを差し込む前に配線のチェックをして下さい。 特に、作動確認用ＬＥＤの配線は間違わないように。 （発光ダイオードが、一発で飛びます） その後、ホーネットの（＋）ラインのヒューズとボイスモジュールの（＋）ラインのヒューズを挿入して下さい。 作動しない場合は、配線の確認が必要だと思われます。 奥の部分を通して、室内に引き込もうとしましたが方法が解らず断念しました。 フェンダー経由の引き込みです。 　 エンジンルーム内のホーネット本体の様子です。 設置場所がなく、ここに決めました。 ただ、エンジンからの熱が非常に心配です。 隙間が、１ＣＭ位しかありません。 全体図。本体は設置スペースの関係から、横を向いてます。 同じく全体図。 　 ＥＬ発光の分とフィールドセンサーです。 バッテリー横に設置した、ボイスモジュールのスピーカーです。

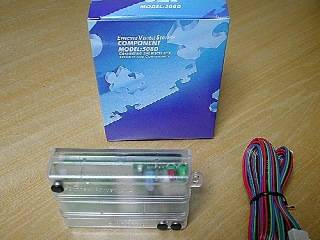

フィールドセンサーのコネクターはバイパー用なので、 ホーネットへの接続はコネクター手前で切断します。 その後、該当する配線同士を繋ぎます。（接続の間違いに注意！）

オプション類を付けた場合、誤動作防止（整流関係か不明？）の為に、配線に追加。 セキュリティ用の（−）ラインに、挿入した方が良いみたいです。（未設置）

後は、ホーネット本体の振動センサーの微調整と、フィールドセンサーの微調整を行います。 どちらも根気よくされる事を、お勧めします。

取り付け方法を参考にさせて頂きました、ヨッシーさんに感謝致します。

Naokun
