第２弾 バックモニターカメラ設置
リアアンダーミラーがあるのですが、どうしてもバックや縦列駐車時には、
後ろの視界が心配なので、「バックモニターカメラ」の設置の設置を試みました。

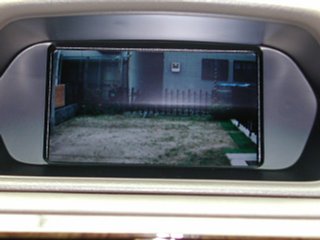

ただ、室内からの設置は、「バックモニター」的な役目（角度的に）が出来ず、
「後方監視用」に、目的変更しました。
概要は、ＴＶチューナのビデオ端子経由です。
バックモニター端子は、場所が不明の為、断念。
（ＴＶジャンパーを付けているので、使用不可？？）
ご注意：後方監視カメラにする場合、「左右の画像が反転」します。
CCDカメラは、日本橋（大阪）のジャンクショップに良くある物です。
親指程の大きさです。
価格は、９８００円でした。
設置には、少し加工が必要でしたが、簡単な作業です。
部品は、数百円程度で、十分揃います。
まず、盗難防止の面で、車内に設置する事にしました。
後は、ケーブルの引き回しのみです。
カメラからは、RCA端子（俗に言う、ビデオ端子）と、ＤＣの端子が付いています。
カメラからはのケーブルは、１０ｃｍ程しか出ていないので、
ＴＶチューナ付近まで、ＲＣＡケーブルを延長しなければなりません。

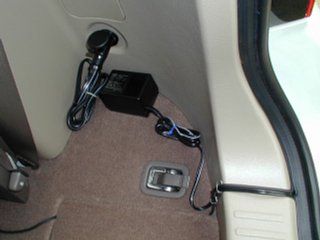

電源は、シガライタープラグより確保しました。
ここでも、注意点があります。
シガライタープラグ（または、途中配線経由）から電源を直接確保した場合、
ＣＣＤのＣＭＯＳのモジュールが焼ききれる場合があります。（ＳＨＯＰ談）
出来れば、ＤＣ-ＤＣコンバーターで、９V程度迄電圧を落とした方が安全です。
仕様書には、１３ボルトまでと記載があるのですが。・・・
ここからが、設置の写真です。

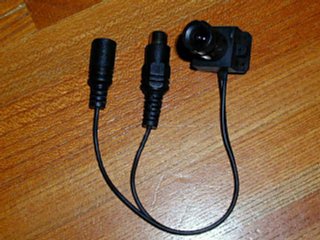

ＣＣＤカメラです。親指サイズです。

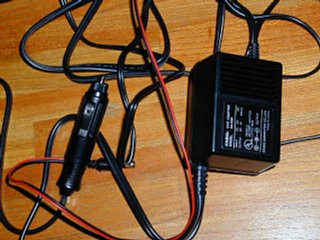

ＤＣ-ＤＣコンバータと、２.１φのＤＣジャック。

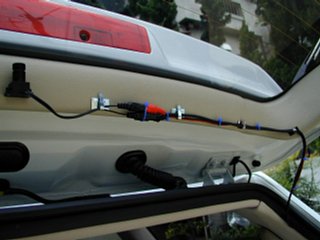

カメラ設置完了の写真。
