第３５弾　【ＡＣコントロールパネル照明球ＬＥＤ化】
ＡＣコントロールパネルを分解していたらＬＥＤ化出来そうだったので、ＬＥＤ化にチャレンジ(;^_^A

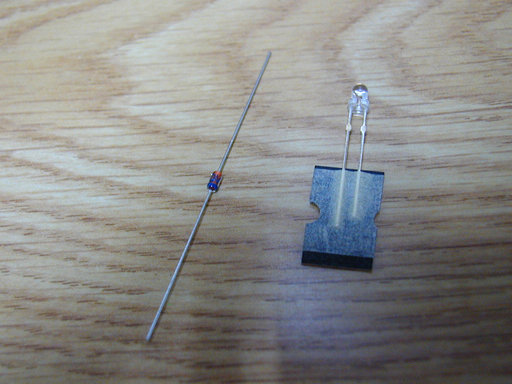

定電流ダイオードと高輝度青色ＬＥＤ

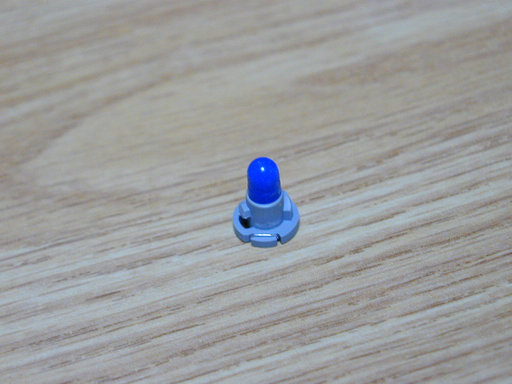

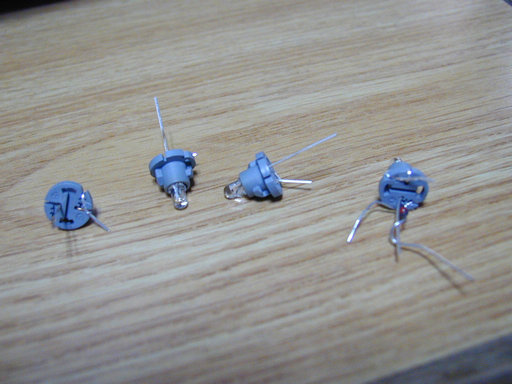

基盤に装着されていた純正の照明バルブ　ソケット状では無く麦球状でした　これがちょっと厄介でした

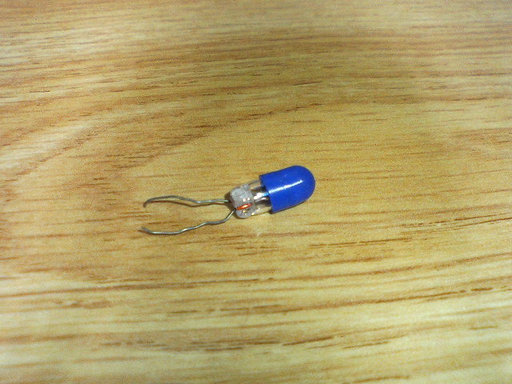

麦球からの線が、台座経由で接触端子となってます 作業が凄い細かいので　ちょっと手間取りました(;^_^A

麦球の線はかなり柔らかいので、一度台座から取ると元に戻すのは、かなり困難です（写真参照） 作業に不安な方は、予備を確保しておく方がいいかもしれません

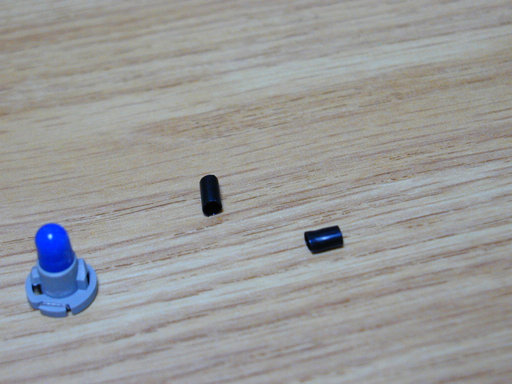

熱収縮チューブ　一応ショート防止の為(;^_^A

純正バルブとＬＥＤを入れ替えた所　一番右は点灯テスト段階（未完成状態です） ＬＥＤの差込方向を統一しておくと、点灯しない時の差し替えの目安になります

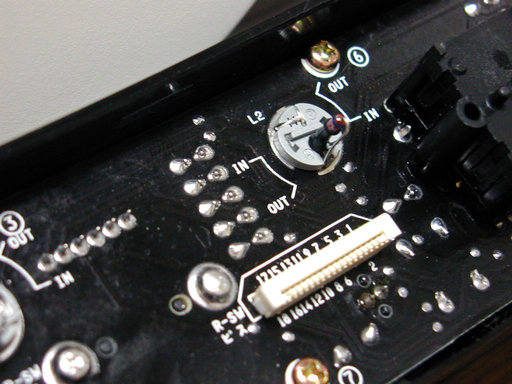

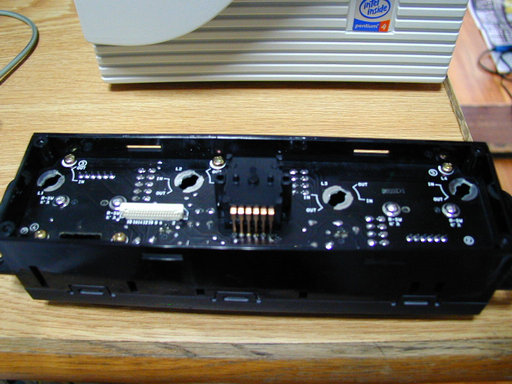

ＡＣパネル照明部分の基盤面　４つのソケットを抜き去ります

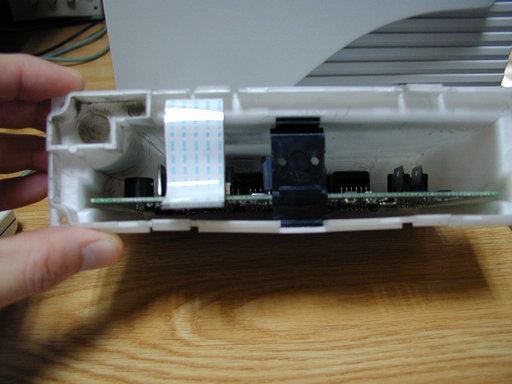

こちらが残りの部分　こちらは触りません　フィーダー線で照明部分の基盤と繋がってます くれぐれも引きちぎらない様に、ご注意を！（もろいです）

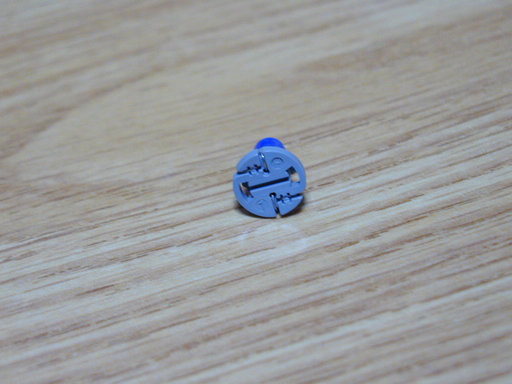

上部の分が　ソケットにＬＥＤを付け裏側から定電流ダイオードを追加して取り付けた状態です ＬＥＤには極性があるので点灯しなければ、上下逆さまにして取り付けて下さい 取り付け前には、必ず点灯テストを！（配線ミス防止の為）

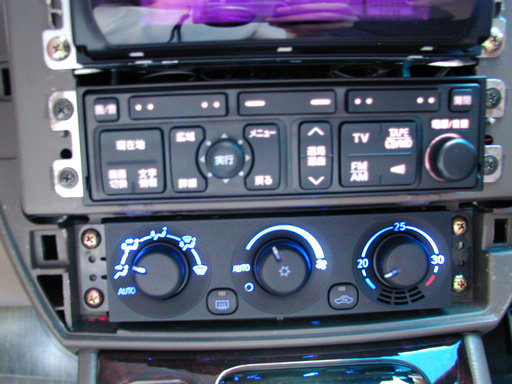

ＬＥＤを取り付け、スモールを点灯させた所（ピンボケです<(_ _)>） （必ず、全機能動作・点灯するか確認を！）

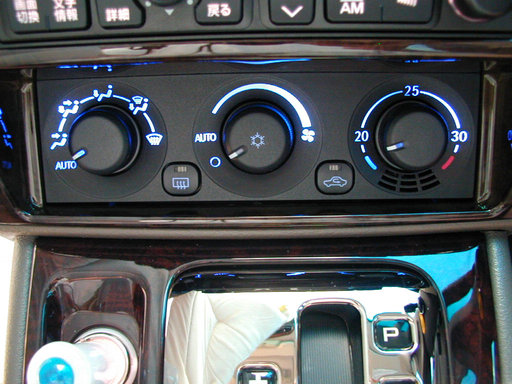

組み上げた状態 写真を撮ったのが昼間ですので、青が薄く見えますが実際は綺麗な青色を放ってます ＬＥＤの特性上光の直進性が鋭いですが、照射ムラは殆ど感じないレベルだと思います

↓使用した部品などです↓

高輝度ＬＥＤ：３φ青色　１個２００〜２５０円程度（輝度により変化） 定電流ダイオード：１本８０円程度 熱収縮チューブ：１ｍ１００円程度（目安です）

---

Naokun
