旧宅でも家庭内LANを構築していたが、LANケーブルはむき出しであちこちにはい回って汚い状態で敷設してあり、新居のLANの配線をどうするかが大きな悩みの種だった。特に今までは平面での配線だったが今度は2階があるため、1階との間をどうするかが一番の問題であった。
幸いにも電話用の16mmCD管が1階-2階間および各部屋を通っていることが判明。LANケーブルをあとから敷設することが出来ることが判りひと安心。

後日CD管の敷設図を入手し調べたところ、電話線は一旦2階に入りそこから隣の部屋へ渡り、今度は1階へ一旦降りて、さらにもう一回2階の書斎へ戻るようにCD管が敷設されていることがわかった。

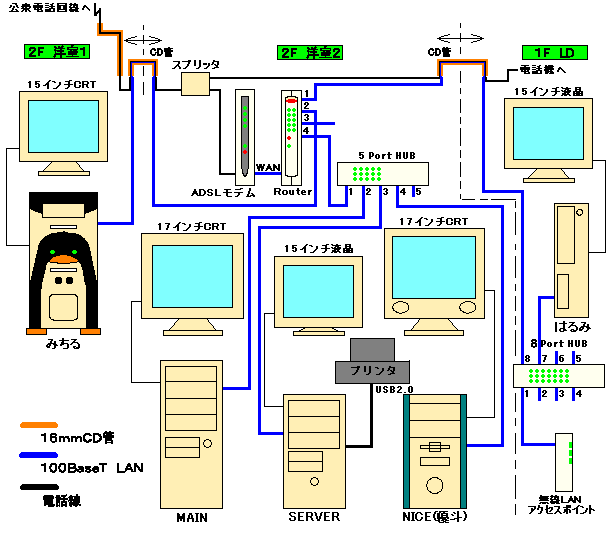

このCD管にあわせてLAN配線は下記の図面のように行った。

2階の部屋（洋室1）に入った電話線はそのままスルーし、隣の部屋（洋室2）へ引き込む。この部屋にNTTのモジュラージャックをもうけて、スプリッタで分離。電話機側の配線は1階へおろし、モデム側はADSLモデムに接続。ADSLモデムにはルータを接続し、LAN配線を洋室１と1階へ敷設。
1階はパソコンの置き場所がLANケーブル出口から離れているため、配線モールを使用して敷設した。

1階LANケーブル出口	配線モール拡大

配線モールは普通の1号を使用し、表面にはクロスを貼り美観を損なわないようにしてある。

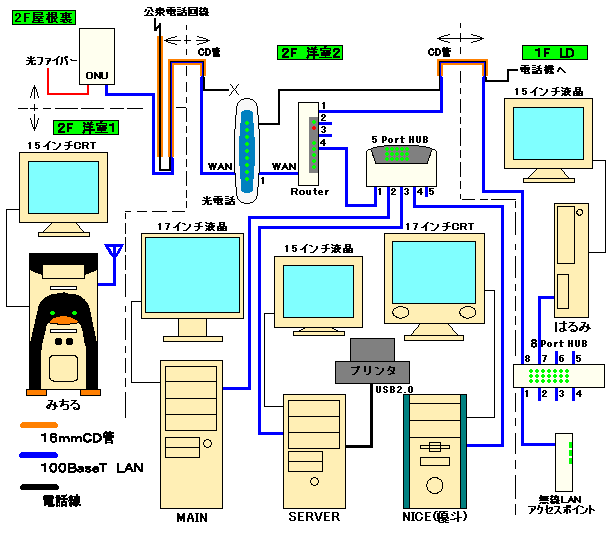

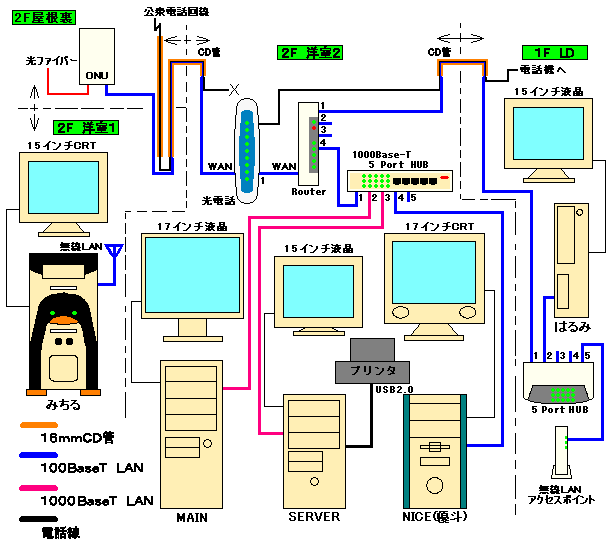

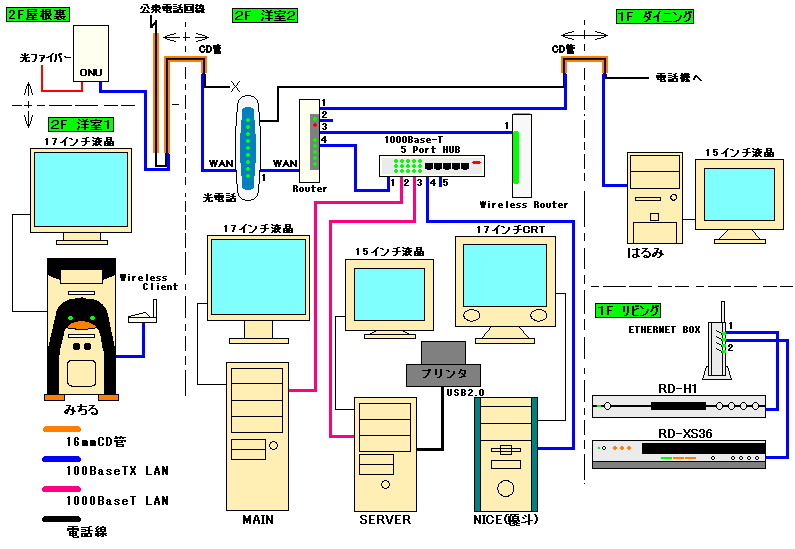

光電話アダプタがやっと到着したので、LAN配線を一部変更。
